分压计算器分享：Vout = Vin·R2/(R1+R2) 之外的三道坎
工具地址：https://www.dd-cat.cn/tools/voltage-divider
分压大概是每个硬件工程师入行学的第一个电路：两个电阻串联，Vout = Vin × R2/(R1+R2)，小学算术。但真到了画原理图、下 BOM 的时候，这个公式只回答了三分之一的问题。剩下三分之二是：这个阻值买得到吗？电阻会烫吗？后级加载了怎么办？
给 dd-cat.cn 做在线工具的时候，分压计算器（电阻一族五个里的第一个）是顺手就该有的东西。不过它不只是替你按计算器——上面这几件公式之外的事，我们把它做进了默认流程。借这篇文章拆开讲讲。
第一道坎：算出来的阻值，货架上没有
手算 5V 分出 0.5V，最顺手的答案是 R1 = 9k、R2 = 1k。可惜 E24 序列里没有 9k——9.1k 有，8.2k 也有，9k 没有。标称阻值不是连续的：IEC 60063 把每个十倍程切成 12 格（E12）、24 格（E24）或者 96 格（E96），现实中的电阻只能从这些格子里挑。
很多计算器不管这一步，给你一个 9k 就完了。这个工具的做法是：输入原值之后，先按你选的序列就近圆整到标称值，再用圆整后的阻值去算。默认例子里 R1 从 9k 圆到 9.1k，输出从 500mV 变成 495mV，结果区专门给一行「圆整偏差 −0.99%」。
−0.99% 是什么概念？放到 3.3V 供电的十二位 ADC 上，4.95mV 差不多是 6 个码。做电池电量指示无所谓，做校准基准就得掂量掂量——这时候把序列切到 E96，9.09k 就在表里等着。
序列下拉从 E3 一路给到 E192，对应从 ±20% 到 ±0.5% 的精度档；想先看理想值就选「不取整」。
第二道坎：分压支路在偷电
分压网络是一条从电源到地的常通路，电流 I = Vin/(R1+R2)，一分不停。工具把这颗电流和每颗电阻各自的功耗都列在结果里（默认例子：495µA，R1 约 2.2mW、R2 约 0.25mW）。
信号链里的分压是毫瓦级，0402 都扛得住，谈不上烫。真正要防的是电池场合：3.7V 锂电上挂 100k + 100k 采电池电压，电流 18.5µA 看着不多，一年就是 162mAh——一节 CR2032 的标称容量也就 220mAh。所以低功耗设计里总阻值尽量往大取。
但总阻值又不能无限大，这就是第三道坎。
第三道坎：公式算的是空载
输出端不是悬空的。后级输入阻抗会和 R2 并联，等效阻值变小，Vout 就往下掉。工程上的粗口诀是后级输入阻抗 ≥ 10×R2，把加载误差压进 10% 以内；讲究点就把后级阻抗跟 R2 并起来重算一遍。工具结果区的 Vout 明确标了「空载值」，就是提醒这一层。
ADC 采样口还多一层：输入不是纯高阻，采样保持电容要在采样窗内充满，R1+R2 太大就充不满。几十 kΩ 是常见的折中——这个经验值直接写在了工具的备注里。
顺手的防呆
Vout 比 Vin 还大？多半是 R1/R2 写反了，页面直接提醒；
阻值超出 100Ω~1MΩ 的标称表范围，按端点值圆整，并告诉你一声。

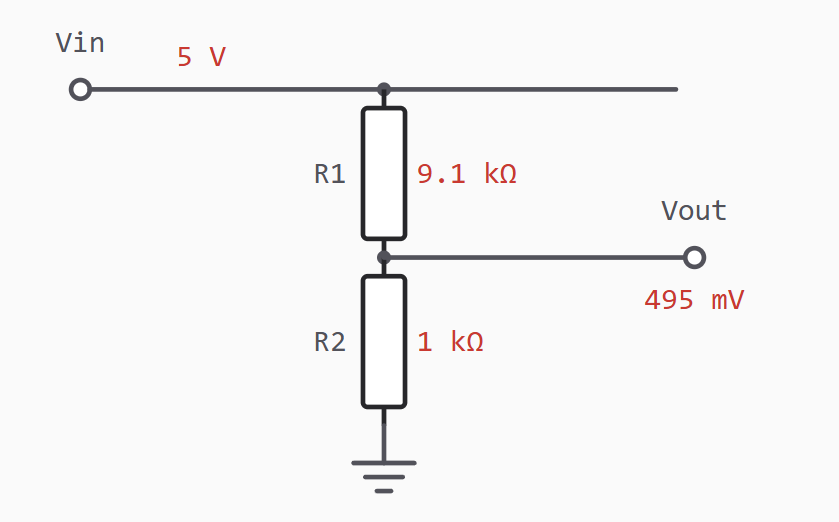

输入变一下，右边示意图上的阻值、电压标注跟着变，接线关系不用自己脑补。
分享即链接
计算走 GET 参数，算完的 URL 自带全部输入。把
https://www.dd-cat.cn/tools/voltage-divider?vin=12&r1=30000&r2=10000&series=E24
发给同事，他打开就是你这套 12V→3V 的参数和完整结果，不用截图对数值。页面是服务端直出的，浏览器禁了 JS 也照样出完整结果。
它不做什么
单级、空载、稳态——超出这三条（带载精算、温漂、瞬态）它就不管了，那是仿真器的活。它解决的问题只有一个：在你下单买电阻之前，把「算出来」和「买得到」之间那点事对清楚。
站里电阻一族还有串并联等效、色环识别、RC 截止频率、LC 谐振四个，思路一样：公式很简单，但把工程里那几步「接下来」做进默认流程。欢迎来试。
